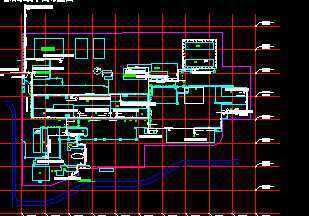

在現代化的廠房運營管理中，一套清晰、高效的電話通信系統是保障生產調度、內部協作與應急聯絡的基石。而一份專業的電話系統平面布置圖，則是該系統從規劃到落地實施的關鍵藍圖。它不僅明確了電話點位、線路走向與設備安裝位置，更能為后續的維護、檢修與擴容提供直觀依據。本文將探討廠房電話系統平面布置圖的核心要素，并為您指引獲取相關免費設計資源與利用電腦進行圖文制作的實用路徑。
一、廠房電話系統平面布置圖的核心設計要素
一份合格的平面布置圖，應包含以下幾大要素：
- 廠房建筑平面底圖：這是所有設計的基礎。需清晰標注廠房結構、功能區劃（如生產車間、倉庫、辦公室、配電室等）、承重柱、門窗位置及主要通道。
- 電話設備符號與圖例：使用標準或自定義的圖形符號來代表不同類型的設備，如程控交換機（PBX）、電話機、配線架、分線盒等，并配以圖例說明，確保圖紙的通用可讀性。
- 點位規劃：根據各部門的人員密度、工作性質及聯絡需求，合理規劃電話機（或電話接口）的安裝位置。關鍵區域如值班室、調度中心、車間主任辦公室、主要出入口應優先保障。
- 管線路由設計：明確線纜（如大對數電纜、五類線/六類線）的敷設路徑，是走橋架、穿管暗敷還是明裝線槽。需避開強電、高溫、潮濕及可能存在機械損傷的區域，并標注線路型號與長度估算。
- 系統架構標注：可在圖紙角落或通過框圖形式，簡要說明電話系統的整體架構，如總機位置、中繼線接入點、與網絡系統的關系等。
二、如何獲取免費的布置圖資源與模板
“免費下載”并不意味著直接獲取完全符合您廠房的現成圖紙，而是指獲取可編輯的模板、符號庫或設計工具，以便您自行修改和創作。
- 專業設計軟件社區與資源站：
- AutoCAD相關平臺：許多網站提供免費的CAD圖塊（Block）下載，搜索“電話”、“通信”、“弱電”等關鍵詞，可以找到標準的設備符號庫（.dwg格式）。
- Visio資源庫：Microsoft Visio是繪制流程與平面圖的常用工具，其官方網站或第三方論壇常有免費的通信與網絡設備形狀（Stencil）可供下載。
- 開源與免費制圖工具：
- Draw.io (diagrams.net)：一款功能強大且完全免費的在線圖表工具，內置了大量網絡、辦公設備的圖形，非常適合快速繪制系統拓撲與平面示意圖，并支持導出為多種格式。
- LibreOffice Draw：開源辦公套件中的繪圖組件，雖不及專業CAD精細，但用于創建清晰的平面布置圖完全足夠，且完全免費。
- 行業論壇與知識分享平臺：在相關的工程技術、弱電智能化論壇中，常有從業者分享基礎模板和設計經驗，您可以借鑒其布局思路。
重要提示：下載資源時請注意版權，并確保來源網站的安全性。免費資源多為通用模板，需根據實地情況進行調整。
三、利用電腦進行平面圖文制作步驟
結合免費資源，您可以通過以下步驟自行制作：
- 準備底圖：獲取或自行繪制廠房的建筑平面CAD圖或清晰掃描圖。如果使用CAD軟件，可直接在其上繪制；如果使用Visio或Draw.io，可將圖片導入作為背景圖層進行描摹參照。
- 導入設備符號：將下載或軟件自帶的電話、通信設備符號，放置到底圖中對應的規劃位置上。
- 繪制連接線路：使用線條工具，繪制各電話點位至配線架、再至總機房的線纜路由。建議使用不同顏色或線型區分主干與分支線路。
- 添加文字標注：對每個設備點位、線路、房間功能進行編號和文字說明。例如“TP-01（車間東區調度）”、“電纜HYAT 5020.5”。
- 完善圖面要素：插入圖例、標題欄（注明項目名稱、圖紙名稱、比例尺、設計者、日期等）、方向標及必要的文字說明。
- 審核與輸出：檢查圖紙的準確性、完整性與清晰度。最終可輸出為PDF（便于閱讀打印）、高分辨率圖片（如PNG）或原始可編輯格式，以備修改。
四、實用建議
- 現場勘察為先：制作前務必進行現場實地勘察，確認墻體材質、吊頂情況、現有管線等，確保設計可實施。
- 預留發展空間：在設計點位和管線容量時，適當考慮未來可能的擴容需求。
- 咨詢專業人士：對于大型或復雜的廠房，建議將自行設計的草圖交由專業的弱電工程師或通信工程師審核，以確保系統的穩定與規范。
總而言之，通過有效利用網絡上的免費模板與工具，結合對廠房實際情況的深入了解，您可以自主完成一份滿足基本需求的電話系統平面布置圖。這份圖紙不僅是施工的指南，更是您廠房通信基礎設施的一份重要數字資產。
